ブスバーとは、主に配電盤や制御盤に電源を各部分に接続する導体棒のことをさします。英語表記では “bus bar” となるため、日本ではブスバーやバスバーの２つに発音されることがあります。また、素材に銅を使用することから “銅バー” とも呼ばれています。大容量の電流を分岐する際にケーブルや電線を用いるのではなく、ブスバー（バスバー・銅バー）を活用することで効率的な電源供給をすることができます。メインのブレーカにブスバーを接続することで、高さが２０００ｍｍを越えるような制御盤でも盤全体に大容量の電源を分岐することができます。その分岐方法もビスで固定するだけのため、レイアウトの自由度も出すことができます。
使用電流容量
Ａ
必要断面積
mm²
必要断面積
mm²
使用電流容量
Ａ
※上記計算式はあくまでも、ブスバーの簡易選定となっています。詳細な選定が必要な方は別途ご相談下さい。
算出値に関しましては、目安となっており電気仕様の保証をするものではありません。
ブスバー（バスバー、銅バー）に流れる電流容量は、細かい条件等がありますが、銅帯に流す電流容量はブスバー（バスバー、銅バー）断面積によって決定されます。
設計の際に難しくなる点として電流密度というものがありますが、“銅帯の電流密度”はＪＩＳＣ８４８０：キャビネット形分電盤規格によって値が定められています。また、電流容量が大きい場合には公共建築工事標準仕様書：キュービクル式配電盤によってその値が決定されています。ここでは配電盤や制御盤の電源を中心に記載したいと思いますので、成光工業では安全率を見て電流密度が低い値を採用しております。

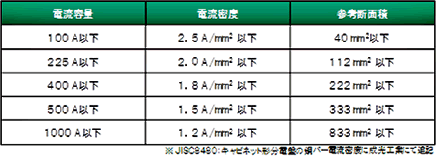

＜ 銅帯の電流容量・電流密度・参考断面積の相互表 ＞
| 電流容量 | 電流密度 | 参考断面積 |
|---|---|---|
| １００ A以下 | ２．５ A/mm² 以下 | ４０ mm² 以下 |
| ２２５ A以下 | ２．０ A/mm² 以下 | １１２ mm² 以下 |
| ４００ A以下 | １．８ A/mm² 以下 | ２２２ mm² 以下 |
| ５００ A以下 | １．５ A/mm² 以下 | ３３３ mm² 以下 |
| １０００ A以下 | １．２ A/mm² 以下 | ８３３ mm² 以下 |
※ ＪＩＳＣ８４８０：キャビネット形分電盤の銅バー電流密度に成光工業にて追記
上記、断面積から電流容量と電流密度を選定する場合に、一定のブスバー（バスバー、銅バー）機械的条件を考慮する決まりがあります。
ブスバー（バスバー、銅バー）の定格電流値は、所定の断面積を確保していても、その周囲温度や銅帯に接触する金属の環境（表面へのメッキ処理等）によって微妙にその適応範囲が異なってきます。また、日本工業会にＪＩＳ３１４０で銅ブスバー（銅バスバー）の材質は合金番号Ｃ１０２０：Ｃ１０２０ＢＢ、Ｃ１１００：Ｃ１１００ＢＢの金属の種類、及び質別によって導電率（２０℃環境下にて）が９７％～１００％と僅かながらの差があります。詳細なブスバー（バスバー、銅バー）の選定が必要な場合は弊社担当者まで、個別にお問合せ・ご相談下さい。
参考ＪＩＳ規格
ＪＩＳ３１４０、ＪＩＳ Ｃ ８４８０
一般的にブスバー（バスバー、銅バー）の選定は、下記の計算式と必要資料を組み合わせることで算出することが可能です。使用するパターンは電流容量を断面積から導く場合、断面積から電流容量を出す場合になります。
＜ ブスバー 簡易選定 必要資料 ＞
＜ 銅帯の電流容量・電流密度・参考断面積の相互表 ＞
